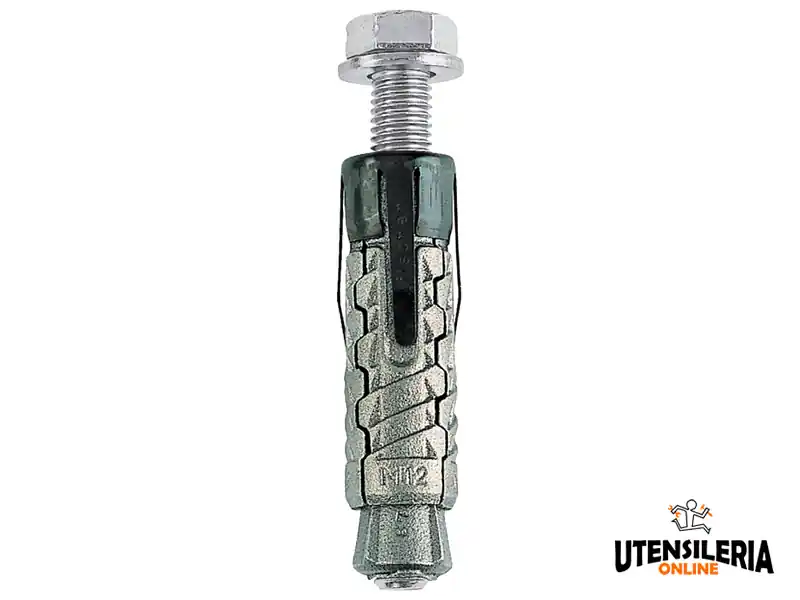

Tassello in ghisa con corpo a 4 settori e vite a testa esagonale c.l. 8.8, ideale per applicazioni non passanti, non strutturali in calcestruzzo non fessurato.
I gusci in ghisa GM S sono sagomati appositamente per offrire la massima aderenza su roccia e pietra naturale con struttura compatta. Grazie alle proprietà della ghisa e il corpo a 4 settori con lunga espansione i fissaggi con l’ancorante G M risultano estremamente solidi con una minore sensibilità alla qualità del foro.
Grazie al facile smontaggio, l’ancorante GM S può essere riutilizzato più volte.
CAMPI DI UTILIZZO
- Balaustre
- Piastre di base
- Costruzioni metalliche
- Tiranti
- Macchinari
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Roccia
- Pietra naturale con struttura compatta
Disponibili online in diverse misure:
| Prodotto | Codice | Diametro foro d0 |
Profondità foro min h1 | Lunghezza ancorante l | Spessore fissabile max tfix | Diametro x lunghezza Ø x lung | Chiave di serraggio SW |
| GM S 6 vite T.E. | 500921 | 12 mm | 60 mm | 47 mm | 7 mm | M6 x 50 mm | 10 mm |
| GM S 8 vite T.E. | 500922 | 15 mm | 70 mm | 50 mm | 10 mm | M8 x 60 mm | 13 mm |
| GM S 10 vite T.E. | 500923 | 18 mm | 80 mm | 60 mm | 20 mm | M10 x 80 mm | 17 mm |
| GM S 12 vite T.E. | 500924 | 22 mm | 100 mm | 75 mm | 25 mm | M12 x 100 mm | 19 mm |
| GM S 16 vite T.E. | 500925 | 30 mm | 130 mm | 102 mm | 25 mm | M16 x 120 mm | 24 mm |
| GM S 20 vite T.E. | 500926 | 36 mm | 170 mm | 135 mm | 30 mm | M20 x 160 mm | 30 mm |
COME UTILIZZARE IL PRODOTTO
Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
Per una corretta installazione l’ancorante non passante GM S deve poggiare sull’elemento da fissare.
Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
