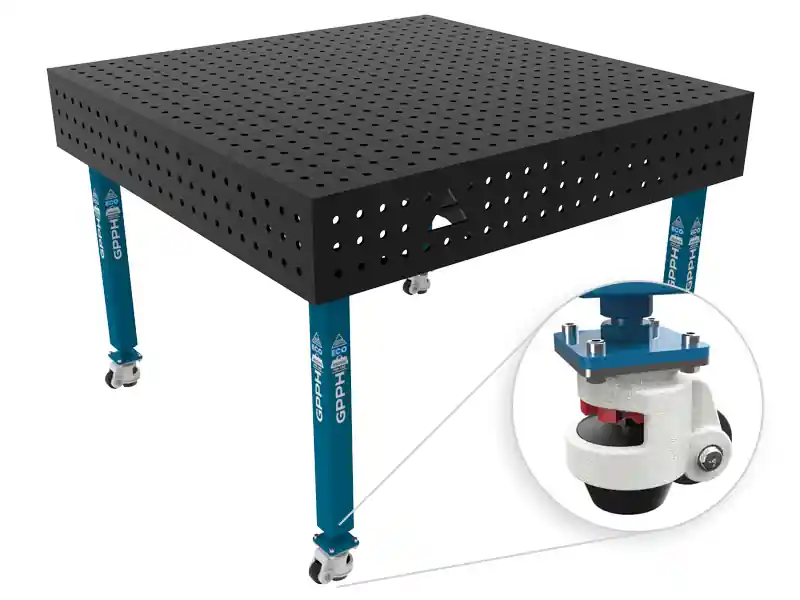

Tavolo da saldatura linea SteelEco 1.200 x 1.200 mm con sistema di fori 16mm, griglia da 50x50mm e carico massimo 1.000Kg (250Kg per gamba). Gambe con ruote regolabili da 880 a 930 mm, ideale per chi necessita di una soluzione flessibile e facile da spostare.
Il più economico della sua categoria ma con tutte le caratteristiche qualitative indispensabili per una perfetta lavorazione.
Ampiamente utilizzato nelle officine e nel settore della carpenteria metallica.
Il design modulare consente l’unione di più tavoli, aumentando così l’area di lavoro per effettuare semplici costruzioni 2D ma anche lavorazioni più complesse e di grandi dimensioni.
Oltre alla produzione semplificata di singoli prodotti, i tavoli per saldatura offrono il meglio nella produzione in serie andando a diminuire sensibilmente i tempi di set-up ed il tasso di errore.
Vantaggi & Caratteristiche
4 gambe in tubolare alto spessore da 60x60mm
Spessore piano 8 mm
Costruzione stabile e massiccia in acciaio S355J2+N
Fori diametro ø 16 mm tagliati al laser pensati per un facile utilizzo degli accessori
3 linee di fori nelle fasce laterali alte 200 mm
Scala incisa in griglia da 50x50mm
Altezza regolabile del piano da 880-930mm
Gambe con ruote per la massima flessibilità di utilizzo
Rinforzi interni saldati per una maggiore stabilità
Massima qualità nelle lavorazioni
Tolleranza dell’inclinazione tra parete laterale e superiore/inferiore è di 0.3°
Dati tecnici SteelEco 1200 x 1200 mm
| Spalle laterali | 200 mm |
| Portata | 1.000 Kg (250Kg per gamba) |
| N° Gambe | 4 |
| Profilo gambe | 60 x 60 mm |
| Diametro fori | 16 mm |
| Altezza regolabile piano | 880 – 930 mm |
| Spessore piano | 8 mm |
| Griglia | 50 x 50 mm |
Perfetta planarità con un margine di solo +/- 0,5mm
Nelle due immagini viene mostrata la misurazione della precisione della planarità dei nostri tavoli da saldatura, usando un comparatore ed una guida lineare Hiwin misurando il piano sia trasversale che longitudinale, quella più critica.
Sistema fori da 16 mm su griglia 50x50mm
I tavoli per saldatura SteelEco sono tutti dotati di fori da 16 mm predisposti in una griglia 50 x 50 mm.
Questo sistema risulta perfetto per lavori più leggeri e precisi, nonché per strutture più piccole. È molto popolare in tutte quelle lavorazioni dove il bloccaggio preciso degli utensili è essenziale per ottenere risultati di saldatura eccellenti.
L’elevato numero di fori dato da questa speciale foratura assicura una grande flessibilità di posizionamento degli elementi di bloccaggio, fondamentale nelle composizioni più complesse ed intricate.
Gambe con ruote per la massima flessibilità
Nella serie di tavoli SteelEco le gambe sono costituite da un solido profilo 60 x 60 mm in modo da garantire la massima affidabilità e stabilità durante la saldatura e l’assemblaggio.
In questa versione le gambe sono dotate di ruote. Questa è un’ottima opzione per chi ha bisogno di mobilità e flessibilità nell’organizzazione del proprio spazio di lavoro. Le ruote consentono di spostare facilmente il tavolo all’interno dell’officina, rendendo rapido ed efficiente l’adattamento della postazione di lavoro al cambiare delle esigenze.
Le ruote sono dotate di meccanismo di bloccaggio che permettono di fissare il banco in posizione, in modo da evitare movimenti accidentali durante la saldatura o il montaggio, garantendo sicurezza e comodità.
Ognuna delle 4 gambe del tavolo da saldatura SteelEco garantisce una capacità di carico massima di 250 Kg, per una portata totale di 1.000 Kg.
Caratteristiche a Confronto
Indeciso su quale supporto per saldatura sia più adatto alle tue esigenze? Qui sotto troverai una tabella che mette a confronto le caratteristiche principali che contraddistinguono i supporti di saldatura GPPH.
| SteelEco | SteelPlus | SteelMax | SteelExpert | |
| Planarità tavolo | ±0,5 mm | ±0,3 mm | ±0,3 mm | ±0,3 mm |
| Bordi fresati | ||||
| Prodotto con lo standard ISO 2768-1 | ||||
| Tre griglie di fori sui 4 lati | ||||
| Spessore piano | 8 mm | 12 mm | 15 mm | 25 mm |
| Diametro fori | ø 16 mm | ø 16 mm | ø 28 mm | ø 28 mm |
| Fori smussati / Fresati | ||||
| Profilo gambe | 60 x 60 mm | 80 x 80 mm | 100 x 100 mm | 120 x 120 mm |
| Capacità di carico | 250 Kg per gamba | 500 Kg per gamba | 700 Kg per gamba | 1000 Kg per gamba |
Realizzato con attenzione al dettaglio e materiali di prima qualità
Realizzato con acciaio S355J2+N accuratamente selezionato, a seconda del lotto il piano di lavoro può essere in tonalità di blu o grigio scuro. Questo non influisce in alcun modo sulla qualità o capacità strutturale del tavolo e al contrario viene mantenuto in questo modo per eliminare problemi dovuti a luminosità e conduttività.
Effettuando la decapatura per uniformare il tavolo renderebbe la superficie troppo luminosa il che provocherebbe al flash di saldatura di rimbalzare e rendere più difficile la lavorazione. Allo stesso modo, uniformare la superficie tramite vernici, ridurrebbe la conduttività elettrica.
Il tavolo è rivestito con una soluzione che lo protegge durante il trasporto ed il primo utilizzo. In seguito è consigliato l’utilizzo di agenti anti-adesivo per impedire l’adesione di schizzi di saldatura al tavolo.
La gamma GPPH per la saldatura professionale
Con l’ampia gamma di accessori e sistemi di fissaggio GPPH potrai realizzare anche le saldature più difficili impiegando la metà del tempo.
All’interno del nostro catalogo online potrai trovare perni di serraggio, distanziali, squadre di battuta, goniometro e morsetti tutti realizzati in materiale alta qualità e compatibili con i principali tavoli da saldatura presenti sul mercato.
Scegliere un piano per saldare forato ti permetterà di ridurre i tempi di set-up e preparazione del semilavorato, garantendoti allo stesso tempo una lavorazione di elevata precisione evitando errori e sprechi.
