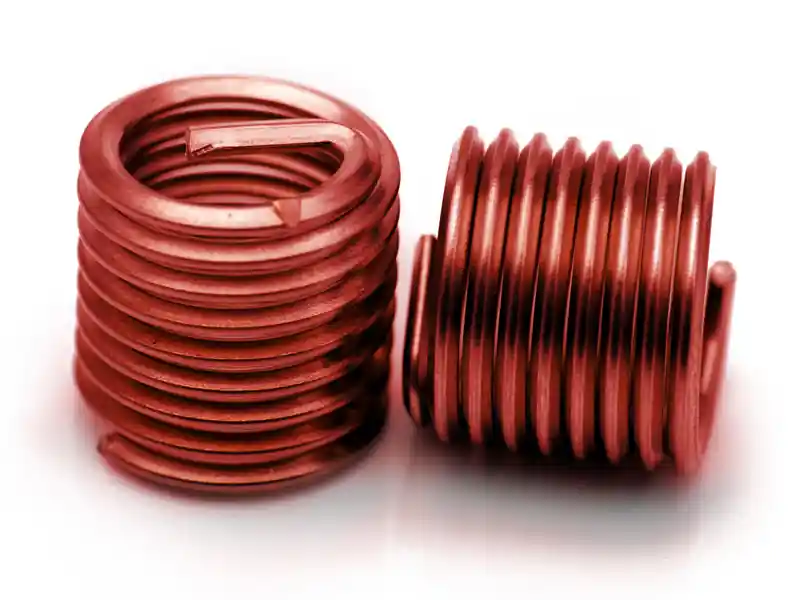

Filetto riportato elicoidale metrico autofrenante EliBlok M7 x 100 in acciaio inossidabile X10 Cr Ni 18-8. Soluzione ideale per rinforzare la filettatura su materiali teneri o per la riparazione di filettature spanate o molto rovinate in condizioni di elevate vibrazioni.
Filettatura metrica ISO
Indicato per materiali morbidi
Resistenza alle sollecitazioni termico, corrosive e meccaniche
Recupero di filettature logorate o strappate
Utilizzato su tutti i settori industriali
Impedisce lo svitamento del fissaggio
Immediatamente riconoscibili grazie alla colorazione rossa
Ideale per macchinari soggetti a vibrazioni e sollecitazioni
Evitano l’impiego di controdadi o rondelle speciali
Efficaci anche in presenza di temperature elevate
Crea filettature di elevata robustezza
Elevata resistenza all’usura
Realizzato in acciaio inossidabile X10 Cr Ni 18-8
Resistenza alla trazione di 1400 N / mm2
Perchè utilizzare i filetti riportati autofrenanti?
I filetti riportati EliBlok autofrenanti, riconoscibili ad occhio nudo per la loro caratteristica colorazione rossa, vengono utilizzati principalmente nell’industria pesante per il fissaggio di macchinari soggetti ad elevate sollecitazioni.
Questi infatti, generando alti livelli di vibrazioni, tendono a svitare il fissaggio.
I filetti riportati autofrenanti EliBlok, grazie ad una deformazione poligonale delle spire, eliminando gli effetti di svitamento rendendo superfluo l’impiego di controdadi, rondelle speciali o altri sistemi costosi e a volte complicati da installare.
Utilizzati in tutti i settori industriali, dall’automobilistica, all’aerospaziale fino ad arrivare alla meccanica, i filetti riportati EliBlok sono l’elemento fondamentale che consente di raggiungere la massima tenuta negli assemblaggi di alta qualità.
Oltre alla realizzazione di nuovi filetti, EliBlok consente di recuperare le filettature che, causa intenso utilizzo, passaggio del tempo, si sono logorate, strappate o sono state sbagliate in fase di produzione. Il filetto EliBlok riporta la filettatura alla dimensione iniziale, mantenendo le dimensioni del foro preesistente.
La gamma dei filetti riportati EliBlok autofrenanti offrono tutti i vantaggi della gamma dei filetti standard con l’aggiunta della caratteristica di una deformazione poligonale delle spire.
Usati in situazioni in cui le vibrazioni tendono ad allentare la vite. La deformazione poligonale di una o più spire esercita un’azione frenante sulla vite che risulta efficace anche ad alte temperature.
Settore di utilizzo
- Industria automobilistica
- Industria aerospaziale
- Elettronica,
- Meccanica
- Plastica
- Macchine e attrezzature
Filettatura danneggiata
Filettatura riparata
Quando utilizzare i filetti riportati?
Rinforzo della maschiatura
Una filettatura realizzata su materiali teneri come allumino e ghisa quando sottoposta a frequenti avvitamenti o a causa di serraggi troppo pesanti tende a logorarsi rapidamente. EliBlok consente di avere filettature robuste anche nei materiali più delicati.
Manutenzione e riparazione filettature
Il filetto EliBlok consente di riportare le filettature che nel tempo si sono logorate, strappate o che sono addirittura state sbagliate in produzione alla dimensione iniziale. Questa operazione avviene mantenendo le dimensioni del foro preesistente.
Fissaggi sottoposti a smontaggi frequenti
Nel caso si abbia a che fare con filetti che saranno sottoposti a smontaggi frequenti è buona norma assicurarsi che questo sia in grado di sopportare tali sollecitazioni. EliBlok consente di rafforzare le maschiature di cui diventa l’effettivo rivestimento.
Creazione di filettature ad alta resistenza
Con una resistenza alla trazione di circa 1400 N/mm2, consente di realizzare filettature resistenti all’usura, alla corrosione e al grippaggio. Offre inoltre una elevata resistenza alle alte temperature fino a punte di 425° C e in continuo di 325° C.
Filetto riportato elicoidale M7x100 autofrenante disponibile online in diverse misure:
| Codice | Foratura – A | Diametro esterno min. – B | Lunghezza filetto | Filetto montato | Profondità min. foratura | Filetto allo stato libero | ||||
| Ø foro | Tolleranza min/max | x d | mm | Lunghezza utile – C | Lunghezza nominale – D | Ø est. min/max – F | N° di spire – G | |||
| EK0207100007SR | 7,3 mm | 7,22 / 7,41 mm | 8,3 mm | 1d | 7,0 mm | 6,0 mm | 7,0 mm | 12,1 mm | 8,65 / 8,9 mm | 5,3 mm |
| EK0207100105SR | 1,5d | 10,5 mm | 9,5 mm | 10,5 mm | 15,6 mm | 8,2 mm | ||||
| EK0207100014SR | 2d | 14,0 mm | 13,0 mm | 14,0 mm | 19,1 mm | 11,1 mm | ||||
| EK0207100175SR | 2,5d | 17,5 mm | 16,5 mm | 17,5 mm | 22,6 mm | 14,3 mm | ||||
| EK0207100021SR | 3d | 21,0 mm | 20,0 mm | 21,0 mm | 26,1 mm | 17,4 mm |
