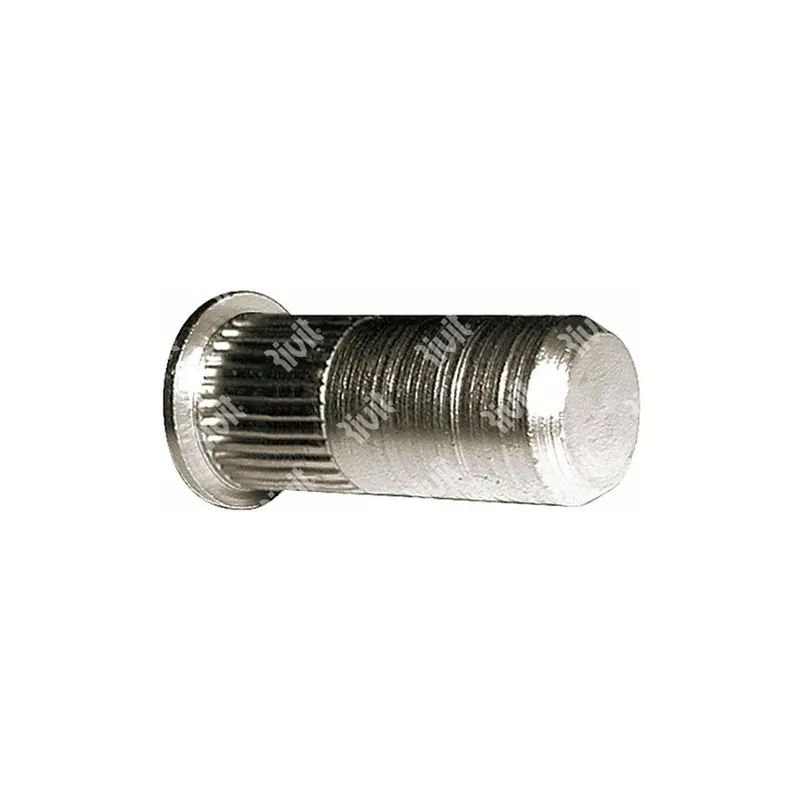

Inserto filettato Rivit Rivsert SITC-Z/A2 con corpo in acciaio inox A2, fusto cilindrico zigrinato cieco e testa tonda per la realizzazione di filettature M10 a tenuta stagna su materiali sottili con un basso livello di rotazione ed un’elevata resistenza alla corrosione. Utilizzabile su spessori da 0,8 ÷ 3,5 mm.
Struttura in acciaio inox A2 di alta qualità
Applicabile su spessori in un range da 0,8 a 3,5 mm
Fusto cilindrico zigrinato cieco e testa tonda
Elevata resistenza alla corrosione
Ideale per applicazioni a tenuta stagna
Zigrinatura riduce la rotazione del rivetto
Caratteristiche di resistenza molto elevate
Filettatura M10 a passo grosso da 1,5 mm
Gli inserti filettati sono un elemento meccanico utilizzato per il fissaggio che permette di collocare una filettatura M10 a passo grosso su spessori molto ridotti o in posizioni scomode, dove non sarebbe possibile praticare una filettatura da utensile.
I rivetti filettati Rivsert SITC-Z/A2 di Rivit sono caratterizzati da un fusto cilindrico zigrinato cieco e testa tonda. La zigrinatura permette di ridurre al minimo la rotazione dell’inserto mentre la struttura chiusa ne consente l’utilizzati in applicazioni a contatto con liquidi. Questi infatti sono in grado di creare un fissaggio a tenuta stagna.
Estremamente flessibili nell’utilizzo e adatti ad ogni ramo dell’industria, specialmente nel settore dell’automotive e quello aeronautico. In questi ambiti vengono infatti utilizzati con frequenza materiali particolarmente leggeri e sottili, situazione ideale per l’utilizzo di rivetti filettati.
Gli inserti filettati SITC-Z/A2, data la loro struttura completamente in acciaio inox A2, offrono un’elevata resistenza alla corrosione.
Principali applicazioni
- Automotive
- Elettrodomestici
- Macchine agricole
- Aeronautica
- Contenitori liquidi
Compatibilità dell’inserto filettato SITC-Z/A2 in acciaio inox con i materiali da assemblare
La scelta del materiale dell’inserto va effettuata in base al materiale delle superfici da fissare, resistenza proprietà richieste e resa estetica.
| MATERIALE DA ASSEMBLARE | ||||||
| Monel | Inox | Rame | Acciaio | Alluminio | Cadmio | Zinco |
= Non vi è corrosione
= La corrosione è leggermente accelerata dal contatto
= La corrosione è marcatamente accelerata dal contatto
= L’assemblaggio è sconsigliato
Dati Tecnici
| Diametro inserto – d | M10 |
| Diametro foratura | 13.0 mm |
| Larghezza testa – T | 17.0 mm |
| Spessore testa – k | 1.5 mm |
| Spessore serrabile – SS | 0.8 ÷ 3.5 mm |
| Lunghezza inserto – L | 30.0 mm |
| Lunghezza inserto dopo applicazione – L2 | 16.0 ÷ 18.0 mm |
| Coppia di serraggio | 50 Nm |
| Resistenza al taglio | 5.000 N |
| Confezione | 50 pz |
