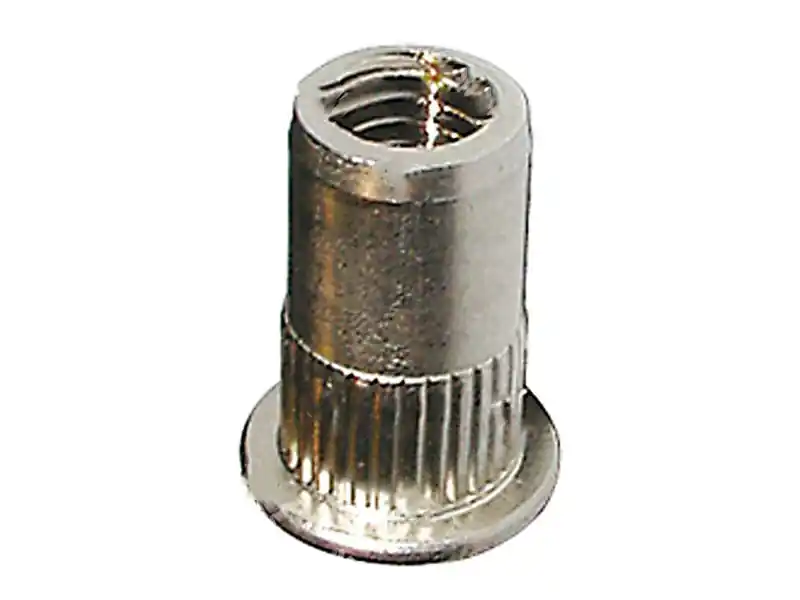

Inserto filettato Rivit Rivsert ITC-Z/A2 con corpo in acciaio inox A2, fusto cilindrico zigrinato aperto e testa tonda per la realizzazione di filettature M3 su materiali sottili con un basso livello di rotazione. Utilizzabile su spessori da 0,5 ÷ 2 mm.
Struttura in acciaio inox A2 di alta qualità
Applicabile su spessori in un range da 0,5 a 2 mm
Elevata resistenza alla corrosione
Zigrinatura riduce la rotazione dell’inserto
Caratteristiche di resistenza molto elevate
Filettatura M3 a passo grosso da 0,5 mm
Gli inserti filettati sono un elemento meccanico utilizzato per il fissaggio che permette di collocare una filettatura M3 a passo grosso su spessori molto ridotti o in posizioni scomode, dove non sarebbe possibile praticare una filettatura da utensile.
I rivetti filettati Rivsert ITC-Z/A2 di Rivit sono caratterizzati da un fusto cilindrico zigrinato aperto e testa tonda. La zigrinatura permette di ridurre al minimo la rotazione del rivetto.
Estremamente flessibili nell’utilizzo e adatti ad ogni ramo dell’industria, specialmente nel settore dell’automotive e quello aeronautico. In questi ambiti vengono infatti utilizzati con frequenza materiali particolarmente leggeri e sottili, situazione ideale per l’utilizzo di rivetti filettati.
Gli inserti filettati ITC-Z/A2, data la loro struttura completamente in acciaio inox A2, offrono un’elevata resistenza alla corrosione.
Principali applicazioni
- Automotive
- Elettrodomestici
- Macchine agricole
- Aeronautica
Compatibilità dell’inserto filettato ITC-Z/A2 in acciaio inox con i materiali da assemblare
La scelta del materiale dell’inserto va effettuata in base al materiale delle superfici da fissare, resistenza proprietà richieste e resa estetica.
| MATERIALE DA ASSEMBLARE | ||||||
| Monel | Inox | Rame | Acciaio | Alluminio | Cadmio | Zinco |
= Non vi è corrosione
= La corrosione è leggermente accelerata dal contatto
= La corrosione è marcatamente accelerata dal contatto
= L’assemblaggio è sconsigliato
Dati Tecnici
| Diametro inserto – d | M3 |
| Diametro foratura | 5.0 mm |
| Larghezza testa – T | 8.0 mm |
| Spessore testa – k | 0.8 mm |
| Spessore serrabile – SS | 0.5 ÷ 2.0 mm |
| Lunghezza inserto – L | 9.0 mm |
| Lunghezza inserto dopo applicazione – L2 | 5.5 ÷ 6.0 mm |
| Coppia di serraggio | 2 Nm |
| Resistenza al taglio | 900 N |
| Confezione | 1000 pz |
