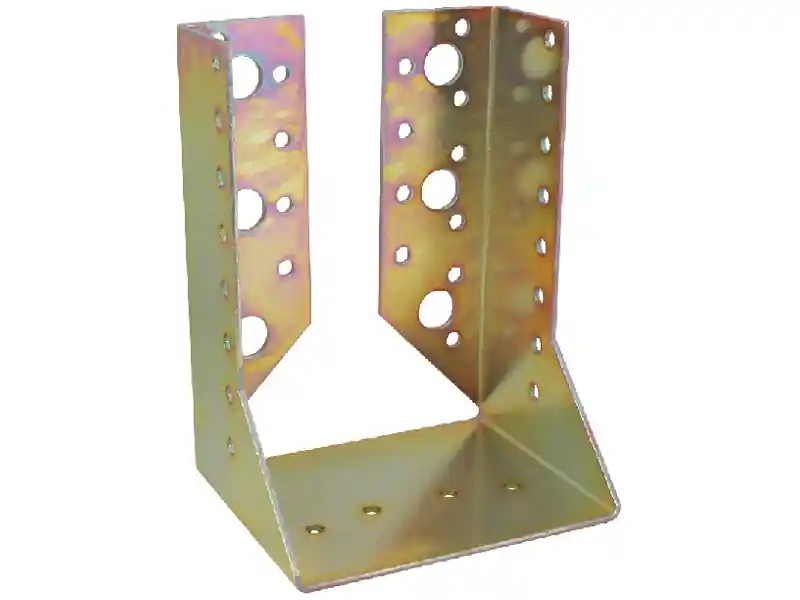

Scarpa di ancoraggio interna Simpson Strong-Tie BSIN-YZ in acciaio zincato giallo e progettata per fissare travi secondarie agli elementi di supporto, che possono essere in legno massiccio o ingegnerizzato.
Installabile su supporti in legno massiccio o ingegnerizzato
Supporto solido di elementi secondari in legno
Certificata per carichi su 3 assi
Piastra da 2 mm di spessore
Elevata resistenza alla deformazione
Robusta struttura in acciaio S235JR
Finitura zincata gialla
Elevata resistenza alla corrosione
La scarpa di ancoraggio interna BSIN-YZ di Simpson Strong-Tie è progettata per applicazioni di ancoraggio di travi in legno che richiedono una maggiore resistenza. Queste sono infatti certificate per supportare carichi su 3 assi.
Disponibili in varie misure, l’altezza della scarpa d’ancoraggio deve essere pari ad almeno 2/3 dell’altezza dell’elemento supportato per evitarne la rotazione.
La sua struttura, realizzata interamente in acciaio S235JR, è stata sottoposta a zincatura gialla per aumentarne la resistenza alla corrosione.
SETTORE DI UTILIZZO
Connessione travi legno
Elementi strutturali compositi
SUPPORTI
Disponibile online in diverse misure:
| Codice | Dimensioni | Fori | Confezione | |||||
| A | B | t | Ø 11 mm | Ø 13 mm | Ø 5 mm | |||
| Ala posteriore | Ala giunto | |||||||
| BSIN45/81YZ | 45 mm | 81 mm | 2 mm | 2 | – | 8 | 10 | 25 pezzi |
| BSIN60/100YZ | 60 mm | 100 mm | 2 mm | – | 4 | 8 | 10 | 25 pezzi |
| BSIN70/70YZ | 70 mm | 70 mm | 2 mm | 4 | – | 8 | 8 | 25 pezzi |
| BSIN80/120YZ | 80 mm | 120 mm | 2 mm | – | 4 | 18 | 14 | 25 pezzi |
| BSIN90/115YZ | 80 mm | 115 mm | 2 mm | 2 | – | 14 | 8 | 25 pezzi |
| BSIN100/100YZ | 100 mm | 100 mm | 2 mm | – | 4 | 12 | 10 | 25 pezzi |
| BSIN100/140YZ | 100 mm | 140 mm | 2 mm | – | 6 | 20 | 16 | 25 pezzi |
| BSIN120/140YZ | 120 mm | 140 mm | 2 mm | – | 8 | 18 | 12 | 25 pezzi |
| BSIN120/160YZ | 120 mm | 160 mm | 2 mm | 4 | – | 26 | 14 | 25 pezzi |
